一、概述

YSTSC-8000快速投切控制器，以数字信号处理器DSP为核心，采用交流取样，是集数据采集、通讯、无功补偿、电网参数分析等功能于一体的新型配电测控设备。可实时显示测量数据、开出量状态、实时波形、和系统参数等，并采用多种通信接口，标准EC-101，IEC-103，Modbus等规约，方便就地/远方控制。该装置适用于交流0.4kV、50Hz低压配电系统的监测及无功补偿控制。

二、产品种类

普通型：嵌入式、壁挂式

快速响应型（嵌入式）：快速动态实现无功补偿功能，所有出口均在10ms内完成三、基本功能

1.1数据采集

▲三相电压/电流/功率因数        ▲停电时刻/来电时刻                      ▲有功功率/无功功率

▲累计停电时间                        ▲有功电量/无功电量/频率               ▲电压超上、下限

▲谐波电压/谐波电流               ▲日电压/电流最大、最小值              ▲谐波分析至21次

▲数据存储为3个

12数据通讯

▲具有RS232/RS485通讯接口；可采用现场通讯或远程通讯可实现实时召唤，响应预置参数的修改及远程控制13数据管理

▲基于 WINDOWS操作平台，数据自动生成各种报表、曲线及棒图。

14运行保护

▲当电网某相电压过压、欠压及谐波超限时逐一切除补偿电容器

▲当电网缺相时快速切除补偿电容器，同时报警信号输出每次通电，测控终端进行自检并复归输出回路，使输出回路处于断开状态15显示采用128×64背光液晶显示器、实时显示电网有关参数、直观显示预置参数

三、使用条件

▲空气温度：空气温度不高于+55℃，不低于-25℃。

▲大气条件：空气湿度在20℃时不超过90%，在温度较低时，允许有较高的相对湿度。

▲海拔高度：不超过2000m。环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃。

四、技术参数

1、基本参数

电源电压：AC220V±20%               电源频率：50Hz±5                   取样电压：AC220V±20%

取样电流：05A                              本机功耗：≤15W

2、控制参数

电容禁投门限值：100mA              门限系数：0.61.6；                     过压保护：240260V；

欠压保护：180~150                     谐波电压超限：5.0%20.0%；        零序电流超限：5.0%^60.0%；

投切延时：动态20500ms/静态1100s            输出接点：12路12×D012V×60mA

3、测量精度

电压：±0.2%              电流：±0.2%                  频率：±1.0%

有功功率：±0.5%        无功功率：±0.5%           有功电度：±1.0%

无功电度：±1.0%

4、通讯

物理接口：RS232/485          通讯规约：101、DNP3.0、Polling

波特率：1200Zps，2400Zps，4800Zps，9600Zps，19200Zps可选。

5、远程数据采集及监控方式：远传通道/电话线/Rs485/无线光纤/GPRS

6、其他

整机性能：符合DL/T721-2000抗干扰性能：符合GZ/T15153.1-199外形尺寸：壁挂式：145×234×70嵌入式：A型：138×138×100Z型：138×138×100

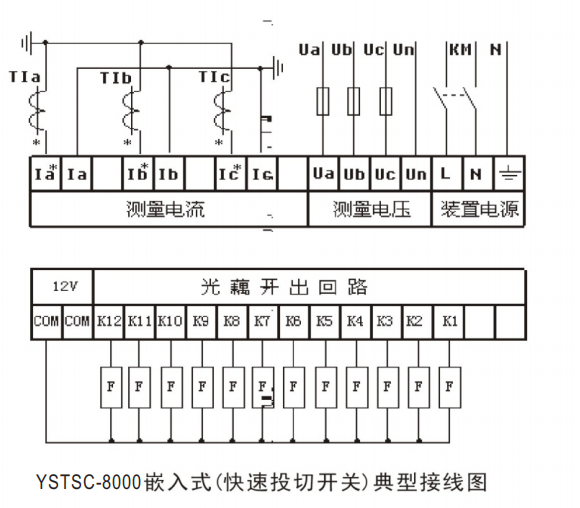

五、典型接线原理图
