一、概述

FKL-40口口复合开关是低压无功补偿装置中的一种新型的电容智能投切开关，它继承了可控硅无触点式固态继电器和磁保持继电器在低压无功补偿应用上的优点，将二者的优点有机的结合起来，避免了它们在单独应用中存在的严重不足。它的工作原理是将可控硅与磁保持继电器并接，采用微电脑控制技术控制可控硅在电压过零时投入电容器，然后再由磁保持继电器触点闭合，可控硅退出，接通状态电流由磁保持继电器的触头闭合运行，使复合开关在投切瞬间具有可控硅过零投切无涌流的优点，在接通状态具有磁保持继电器投入无功耗不发热的优点。

二、产品特点

1、可控硅转换，磁保持继电器接通，实现无弧通断，触头不烧结2、运行中无压降，不耗能，不产生谐波3、开关投切响应时间小于20ms。

4、特别适用于动态切换电容器。

5、勿需加装散热器。

三、选型

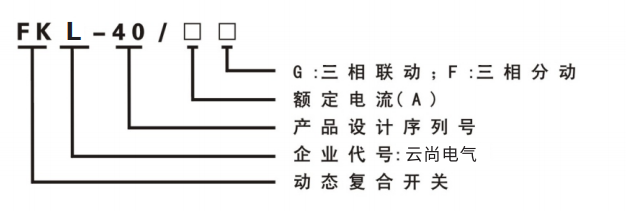

1、型号定义

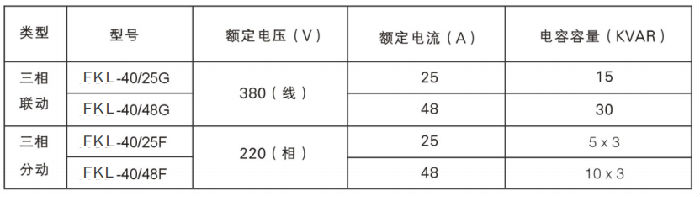

2、型号规格

四、主要参数1、技术参数

额定工作电压：三相联动380V           相分动220V  50Hz          额定工作电流：25A/48A

额定控制电压：12VDc                      自检时间：≈3s               导通电阻：<0.03Q

2、技术要求

a、控制功能开关动作：零电压时合闸，零电流时分闸。自动搜索最佳投入点，响应迅速。

b、开关投切响应时间：<20ms

3、保护功能

a、正常工作相电压范围为175~255V，超出时封锁输出，0.V红灯指示b、电源进线缺相或者负载开路时封锁输出，0.L红灯指示。

c、内部可控硅损坏时封锁输出

4、使用条件

a、海拔不超过2000m b、环境温度：-20℃~+70℃

c、相对湿度：+40℃时不超过90%

d、工作电压范围：三相交流380V±15%

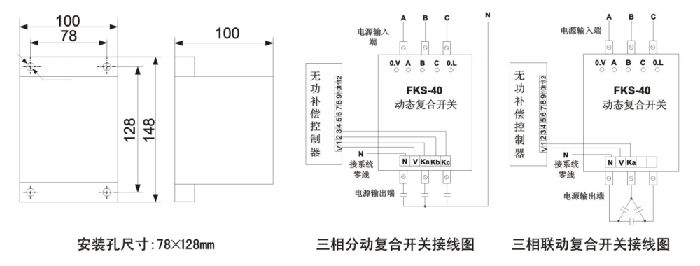

五、产品安装及接线方法

六、注意事项

1、交流输入、输出端严禁接反。

2、控制电压输入极性V和Ka要连接无误。V接控制器的公共端（+12νD）Ka接控制器的输岀端

（1~12端之一）。

3、运输时，本复合开关在遇到强烈震动时可能会导致磁保持继电器出现接通现象，但在通电时，本开关会自动复位并恢复正常状态，无需人工复位、如果谐波较大，应加装滤波磁环或电抗器。
