一、概述

YSTSC型动态无功调节器是一种新型的可控硅控制电容投切开关，即 YSTSC动态投切开关。具有电压过零时刻投入，不产生涌流；电流过零时刻切除，不产生高压；谐波导通，不产生谐波，无声运行，是替代交流接触器的一种新型开关。YSTSC系列动态无功调节器集成了晶闸管、触发板、散热器、轴流风机，品度控制、接线端子等器件，用户只需上端接电源，下端接电容，二次接线端控制器信号，便可使用，接线简洁方便，用于快速动态补偿电容器投切。EFT群脉冲干扰可达4000V的A级（国际电工标准最高级）功能完备。

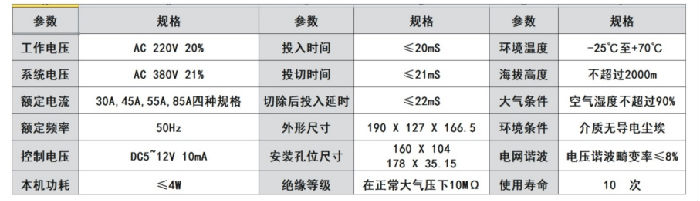

二、技术参数

三、产品选型

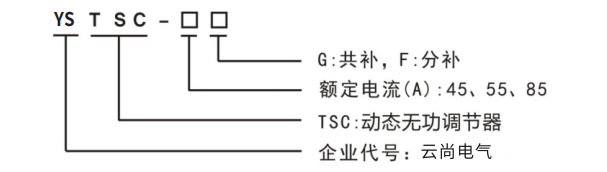

1、型号定义

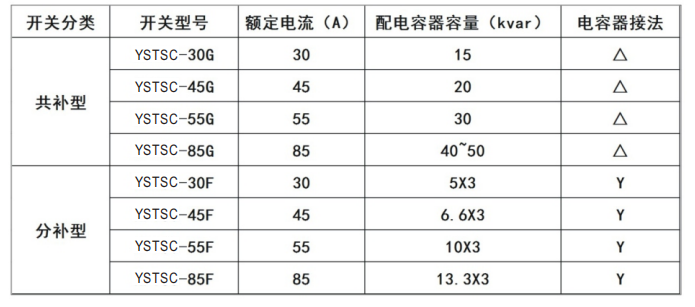

2、开关型号与电容器容量对照表

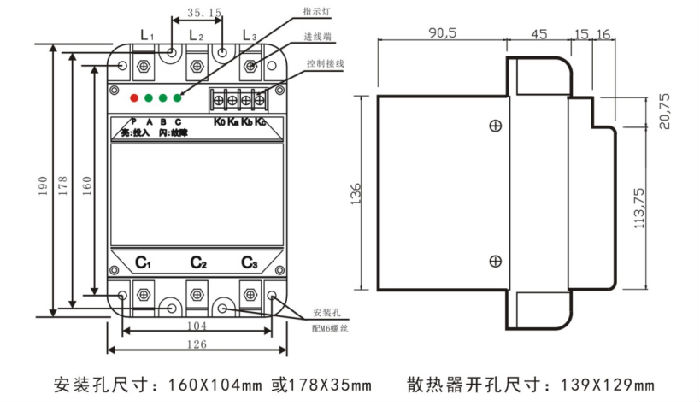

四、外型尺寸

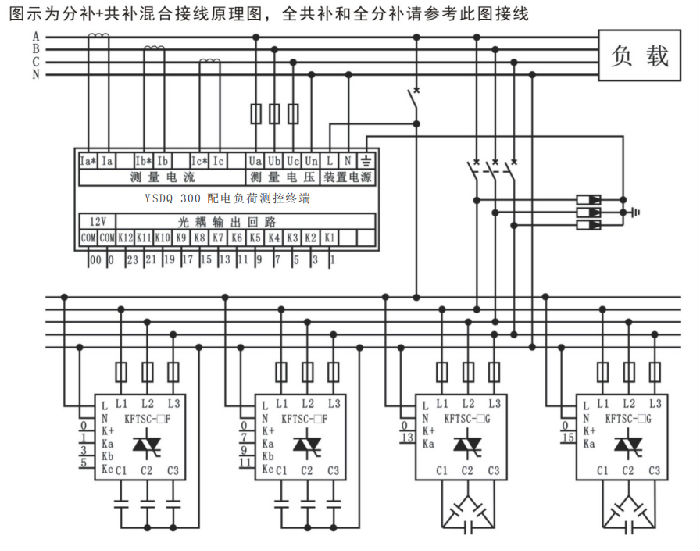

五、接线原理图

图示为分补+共补混合接线原理图，全共补和全分补请参考此图接线
