一、概述

本产品专用于钢铁、冶炼、化工、矿山、焊接、行车、港口、变频等实变负荷及谐波源负荷进行无功快速跟踪补偿和滤除高次谐波的电容投切。具有响应快，无电压跃变，无冲击电流。不必考虑电容放电时间

二、技术参数

使用寿命：10万次

绝缘等级：在正常大气条件下≥10MQ相数：三相，分相

控制端电压：DC12V电流20mA控制容量：≤90Kvar触发脉冲：+15V接点耐压：≥1600V涌流：小于额定电流1.1倍

响应时间：≤20ms温度保护：双机风冷

三、基本原理

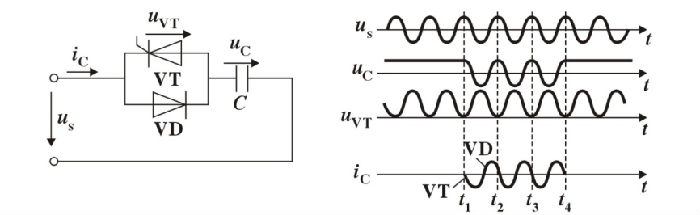

如下图：

装置彩晶闸管和二级管反并联的方式，用专用的控制器与触发模块进行控制，响应时间不大于20ms，保证在投入时刻交流电压和电容器的预充电电压相等，电容器不会产生跃变，无冲击电流，整个动作完成时间不大于100ms（5个周波）。在切除时刻，电流过零时刻切除，无火花无拉弧无突变，安全可靠。

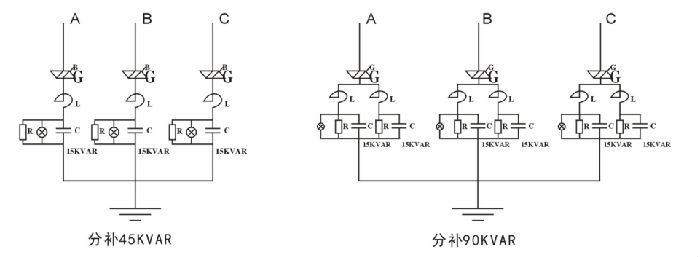

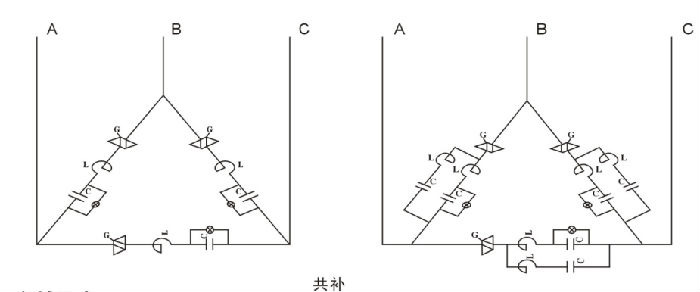

四、典型接线

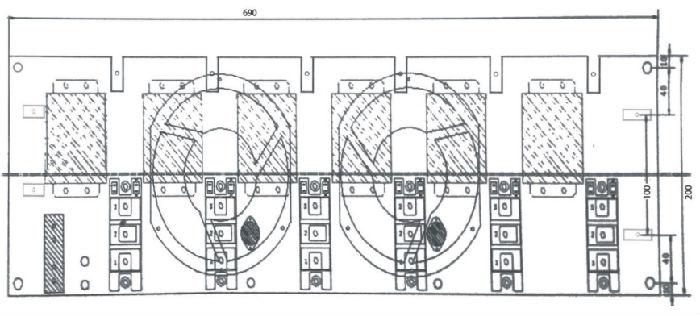

五、机械尺寸
