一、概述

电容器在无功补偿回路中往往受到谐波电流、合闸涌流及过电压的影响，造成电容器容易损坏，因此串联一定比例的电抗器，用以抑制和吸收部分谐波，可以显著提髙供电系统的可靠性和稳定性，在很多情况下，如电网谐波含量大时，则必须串联与电容配套的电抗器。

二、串联电抗器的作用主要有：

抑制谐波放大，并且滤除一定比例的谐波。

经过精确搭配，与电容器串联组成无源滤波器，可以精确滤除某次谐波

抑制投入电容器时的涌流，保护电容器及其它元器件。

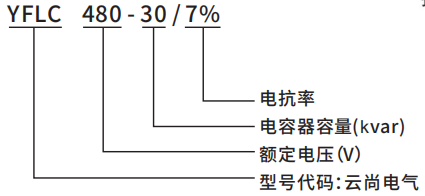

三、型号说明

四、特别提示

串联电抗器后的回路仍然可以起到无功补偿作用，但是补偿的容量较不串联电抗器时要小，减少的容量视串联电抗器的容量而定。

串联电抗器后将使电容器的电压升高。升高的电压值视串联的容量而定。在选择电容器型号时必须考虑到这一点。

五、功能特点

▲纯干式结构，树脂浇注

▲采用优质硅钢片、铜线制造

▲真空干燥浸渍工艺

▲设计余量大，损耗小，温度低

▲过载能力强，可以1.35倍额定电流下长期工作

▲噪音低

六、技术参数

▲额定电压：250V、440V、525V（其它规格可订制）

▲相数：单相和三相

▲额定频率：50Hz（60Hz须特别说明）

▲耐压试验：绕组对地3KV/1min

▲损耗：≤50W/Kvar

▲温控保护：105℃或130℃常闭噪音：≤50dB

▲电抗率：5.5%、6.0%、7.0%、13.5（其它规格可订制）

▲电感量：Ln±3%、±5%▲稳定过电流：≤1.35|n

▲温升：线圈温升≤80K

▲运行环境：-40℃至50℃，相对湿度不超过90%

▲绝缘温度等级：F

▲防护等级：IP0O，户内安装使用

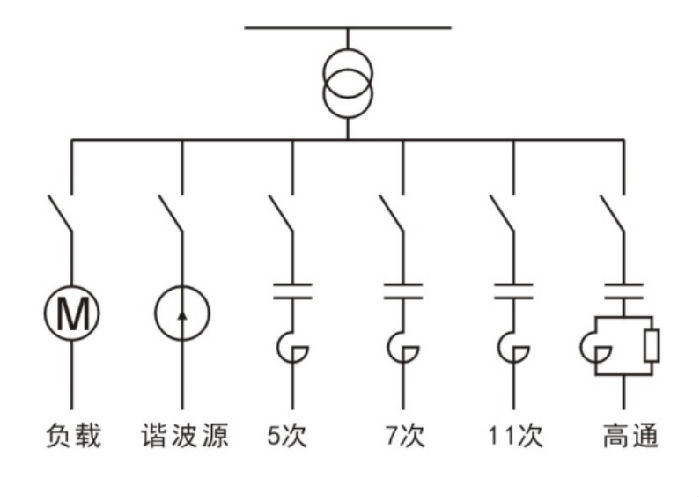

七、应用示例
